技术性能特点
1、动力端
壳体为焊接结构，强度高、重量轻；传动齿轮为整体渐开线中硬齿面人字齿，运转平稳、效率高、寿命长；曲轴为铸造偏心空心铸钢结构、重量轻、承载能力大;采用飞溅润滑和强制润滑相结合的润滑方式，润滑可靠；齿圈、活塞杆等固紧螺母采用施必牢防松螺母，牢固可靠、拆装方便。

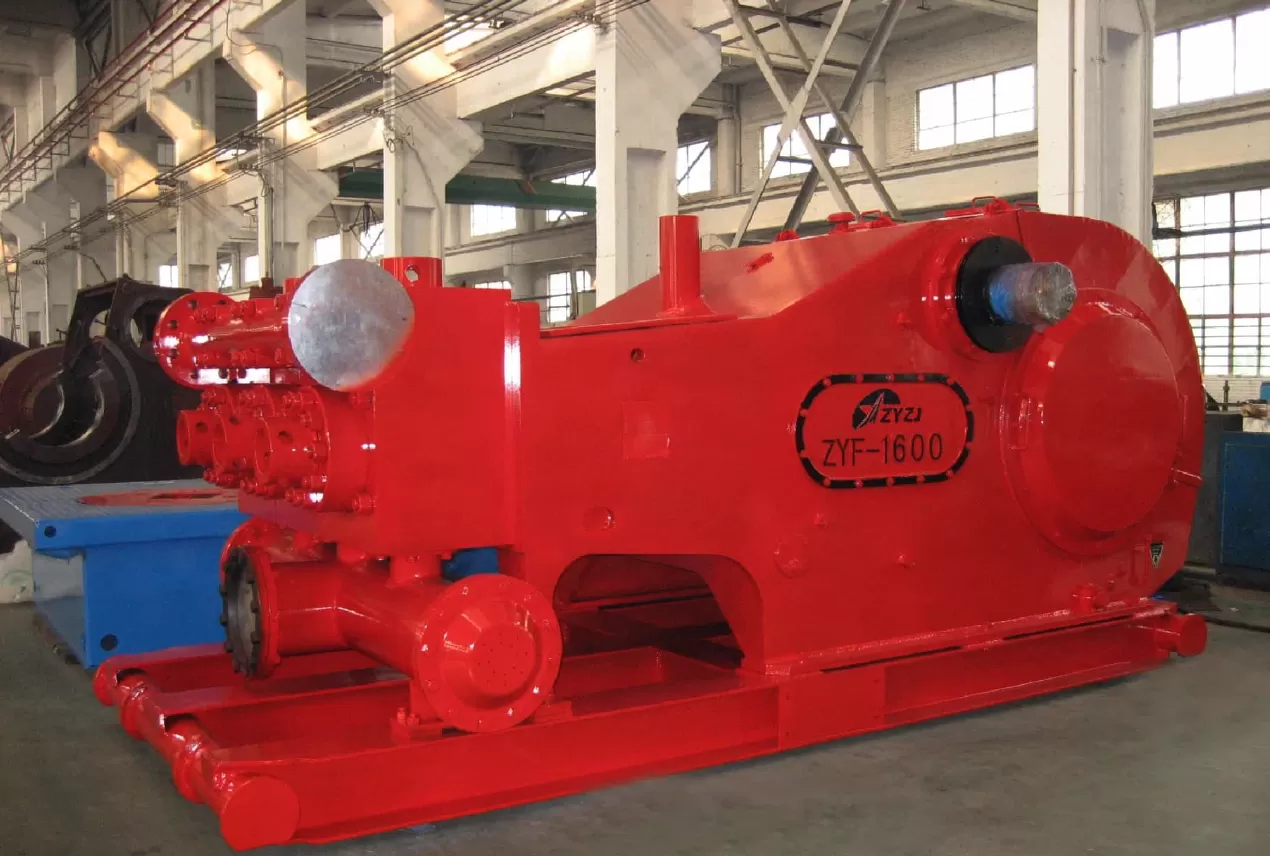

ZYF-1600
2、液力端
采用直通式液缸，结构紧凑、液流平稳、容积效率高；液缸采用合金锻钢制成，强度大、耐压高；空气包采用锻造或铸钢球形预压空气包装置，液流排出平稳、安全可靠；液缸、吸入阀、排出阀等主要部件的“标准化、通用化、系列化”程度高。

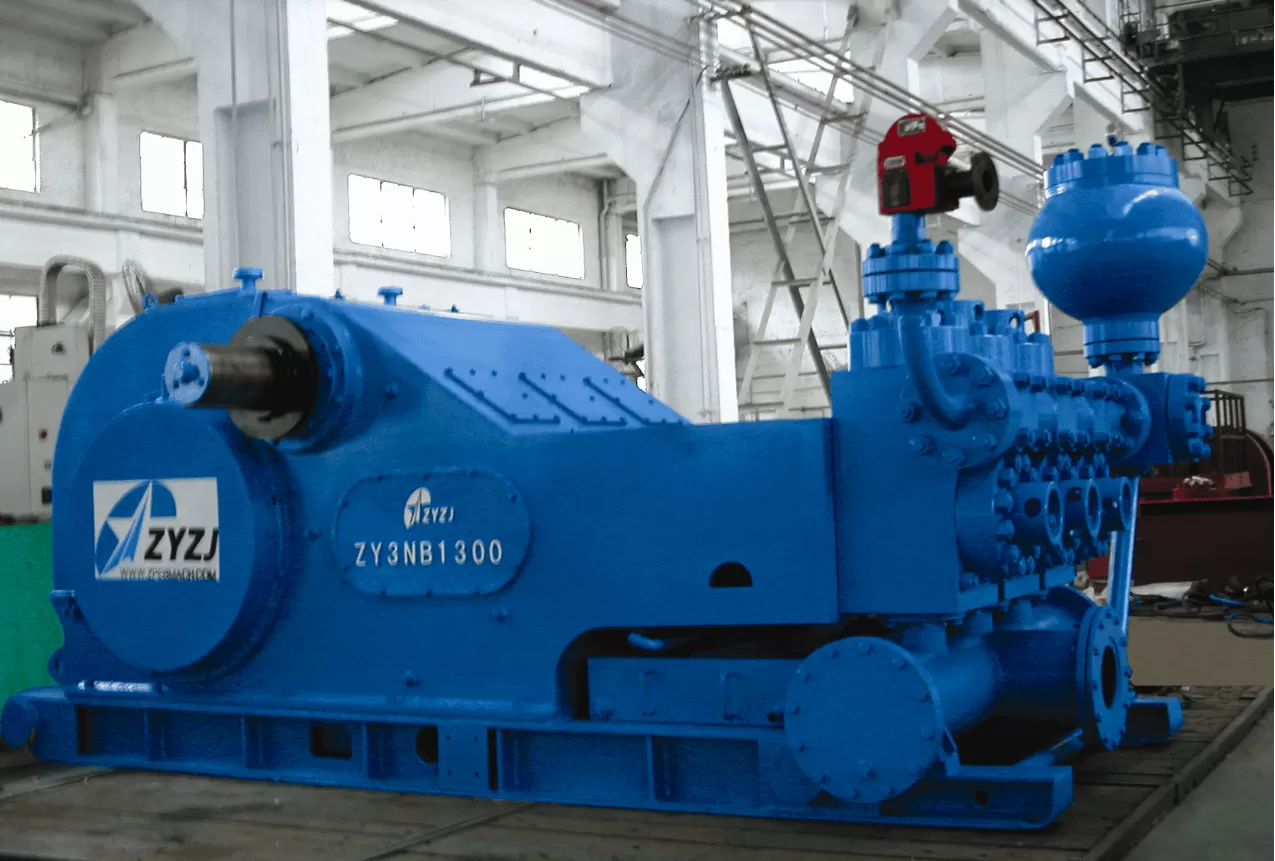

ZY3NB1300
3、活塞杆与介杆间采用卡箍连接，可实现快速装拆。
4、缸套和活塞采用独立的喷淋泵装置冷却和润滑，使用寿命长。
5、零部件和易损件通用性强，能与同类型泵相互通用。
详细参数
ModelParameters | ZYF-500 | ZYF-800 | ZYF-1000 | ZYF-1300 | ZYF-1600 | ZY3NB-1300 | ZY3NB-1600 | ZYF-2200 | |
|---|---|---|---|---|---|---|---|---|---|
| Rated Input Power hp(kW) | 500(370) | 800(590) | 1000(740) | 1300(960) | 1600(1180) | 1300(960) | 1600(1180) | 2200(1640) | |
| Stroke Per Minute spm (min-1) | 165 | 150 | 140 | 120 | 105 | ||||
| Stroke Length in(mm) | 7.5(191) | 9(228.6) | 10(254) | 12(305) | 14(356) | ||||
| Gear Ratio | 4.286 | 4.185 | 4.207 | 4.206 | 4.19 | 3.512 | |||
| Rated Rotate Speed of Driving Shaft rpm (r/min) | 707 | 628 | 589 | 505 | 503 | 368 | |||
| Max. Working Pressure psi (MPa) | 3813(26.3) | 4975(34.3) | 7542(52) | ||||||
| Valve Size | 5# (API) | 6# (API) | 7# (API) | 8H/8# (API) | |||||
| Max. Diameter of Liner in(mm) | 6.75(171.45) | 6.75(171.45) | 7.00(177.8) | 6.75(171.45) | 7.48(190) | 9.05（230） | |||
| Dia. of Suction Pipe in (mm) | 8(203) | 10 (254) | 12(305) | 12（305） | 12（305） | ||||
| Dia. of Discharge Pipe in (mm) | 4 (100) | 5 1/8(130) | 4 (100) | 12（305） | |||||
| Overall Dimension in (mm) | L | 143(3639) | 156(3963) | 168(4269) | 183(4650) | 211(5360) | 216(5480) | 226(5740) | |
| W | 107(107) | 81(2057.4) | 93(2350) | 95(2413) | 110(2795) | 122(2850) | 119(3021) | ||
| H | 88(2231) | 67(1694) | 72(1818) | 80(2017) | 123(3120) | 125(3180) | 125(3160) | ||
| Weight lbs.(kg) | 20995(9543) | 31967 (14500) | 41425 (18790) | 57000 (25855) | 58603 (26582) | 53343 (24196) | 61603 (27698) | 94975 (43080) | |
